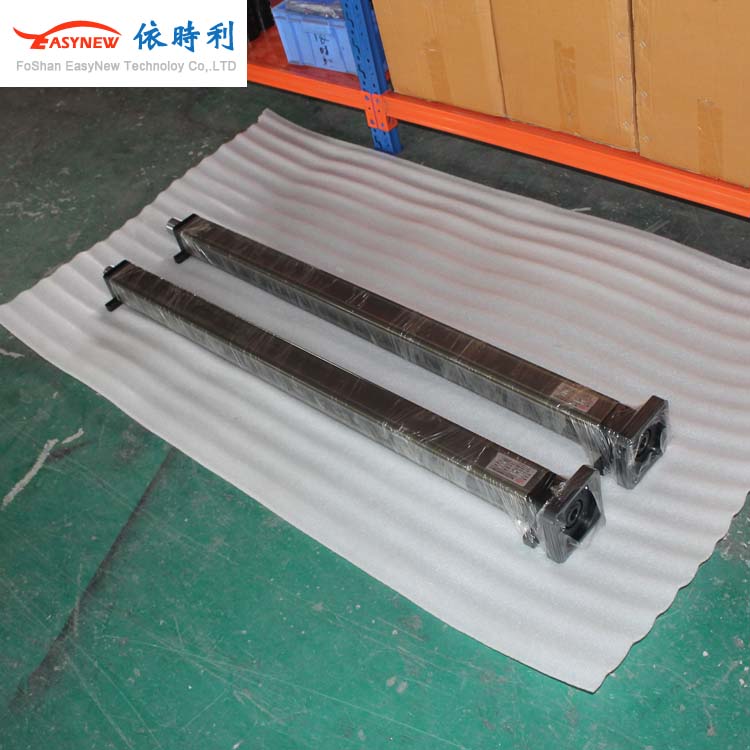

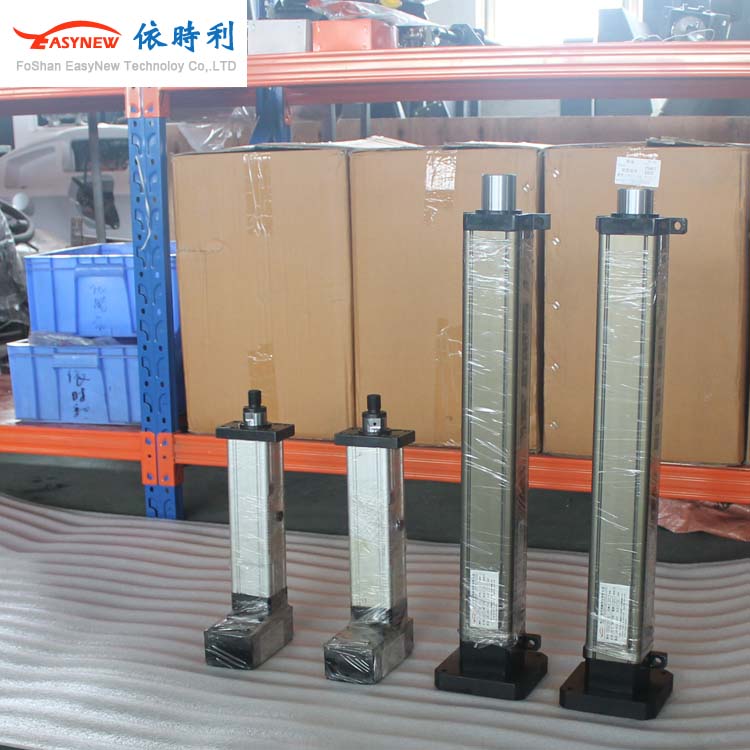

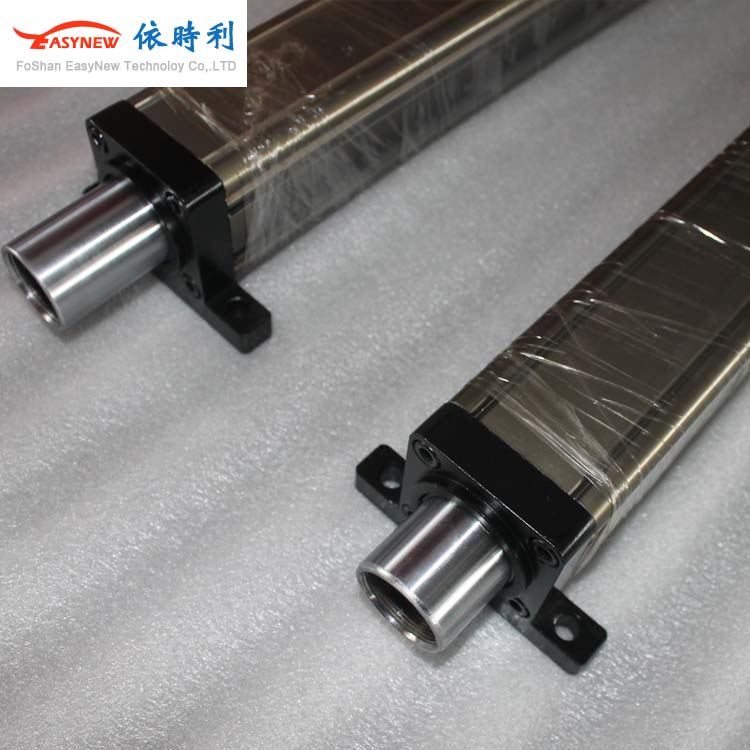

1100mm行程長行程伺服電動缸折返式電缸2T推力20KN電動缸

伺服電動缸參數表
名稱 參數 備注
型號 YSL50R-5-30-1-400
電動缸類型 折返式
外形圖號 YSL50R-5-30-1-400
行程 30
絲桿導程 5 臺灣TBI滾珠絲桿
額定出力（KN） 1
額定速度（MM/s） 250
最高速度（MM/s） 250
伺服電機功率（Kw） 0.4 東菱 400W 無剎車
額定扭矩（N.M） 1.27
伺服電機額定轉速 3000
控制方式 脈沖型
編碼器 增量式
減速比 1:1 同步帶
外置壓力傳感器 無
外置壓力傳感器輸出信號(V) 無
光柵尺 無
限位開關 有 2個 常開
內部防轉機構 有
潤滑方式 脂潤滑
安裝方式 前法蘭+外螺紋 參照外形圖

伺服電動缸參數表
名稱 參數 備注
型號 YSL134R-20-200-8-5500
電動缸類型 折返式
外形圖號 YSL134R-20-200-8-5500
行程 200
絲桿導程 20 臺灣TBI滾珠絲桿
額定出力（KN） 60
額定速度（MM/s） 83
最高速度（MM/s） 83
伺服電機功率（Kw） 5.5 150ST-M27020LFB / SBF-AL751
無剎車
額定扭矩（N.M） 27.0
伺服電機額定轉速 2000
控制方式 脈沖型
編碼器 增量式
減速比 8:1 行星減速機
外置壓力傳感器 無
外置壓力傳感器輸出信號(V) 無
光柵尺 無
限位開關 有 2個 常開
內部防轉機構 有
潤滑方式 脂潤滑
安裝方式 前法蘭+外螺紋 參照外形圖
